晶析液濾過・洗浄・乾燥　新発想の合理化システム概要

本装置は弊社の技術を蓄積して開発した国内唯一の多機能複合システムです

晶析後の濾過・洗浄・乾燥・排出までの工程を本装置のみで全自動処理が可能となりました

従来の遠心分離機等の設備を省略することで省スペース化・省力化・設備コスト低減に貢献します

　エクセレントワークプロセッサーの主な特長

・ 完全自動化が可能。省スペース＆省力化＆設備コスト低減が図れます

・ N2ガスにより効果的な加圧濾過操作が行えます

・ コニカル容器の180°往復反転運動により容器内原料は3次元物質移動運動で効果的に攪拌洗浄＆攪拌乾燥操作が可能

・ 乾燥時に濾布下面に熱媒体を供給し湿潤した濾布の乾燥が行えます

・ 濾布への製品固着は逆洗パルスN2ガスで剥離が可能

・ 濾布交換は手動クラッチで交換が行えます

・ 真空低温乾燥のため製品の酸化・変質を防止できます

・ ドライシールを採用しコンタミの心配はありません

・ GMP&HACCPに対応

・ 作業環境・衛生上弊害を伴う有害物質処理がクローズド操作で行えます

・ 耐圧防爆エリアに対応



　主な実績用途例

・ 医薬品中間体

・ 有機/無機合成

・ レアーメタル回収

・ その他多用途

　主な処理工程の流れ

１．晶析液をスラリーポンプでコニカルチャンバーへ供給

２．N2ガスにて加圧濾過

３．コニカルチャンバーに洗浄液を供給。180°往復回転攪拌洗浄

４．N2ガスにて加圧濾過

５．コニカルチャンバー低温加熱＆真空排気操作で180°往復回転攪拌乾燥

６．コニカルチャンバー一時停止。サンプリング操作

７．自動排出操作

　エクセレントワークプロセッサー排出昇降ユニット　排出工程　　※動画が表示されない場合はブロックを解除してください

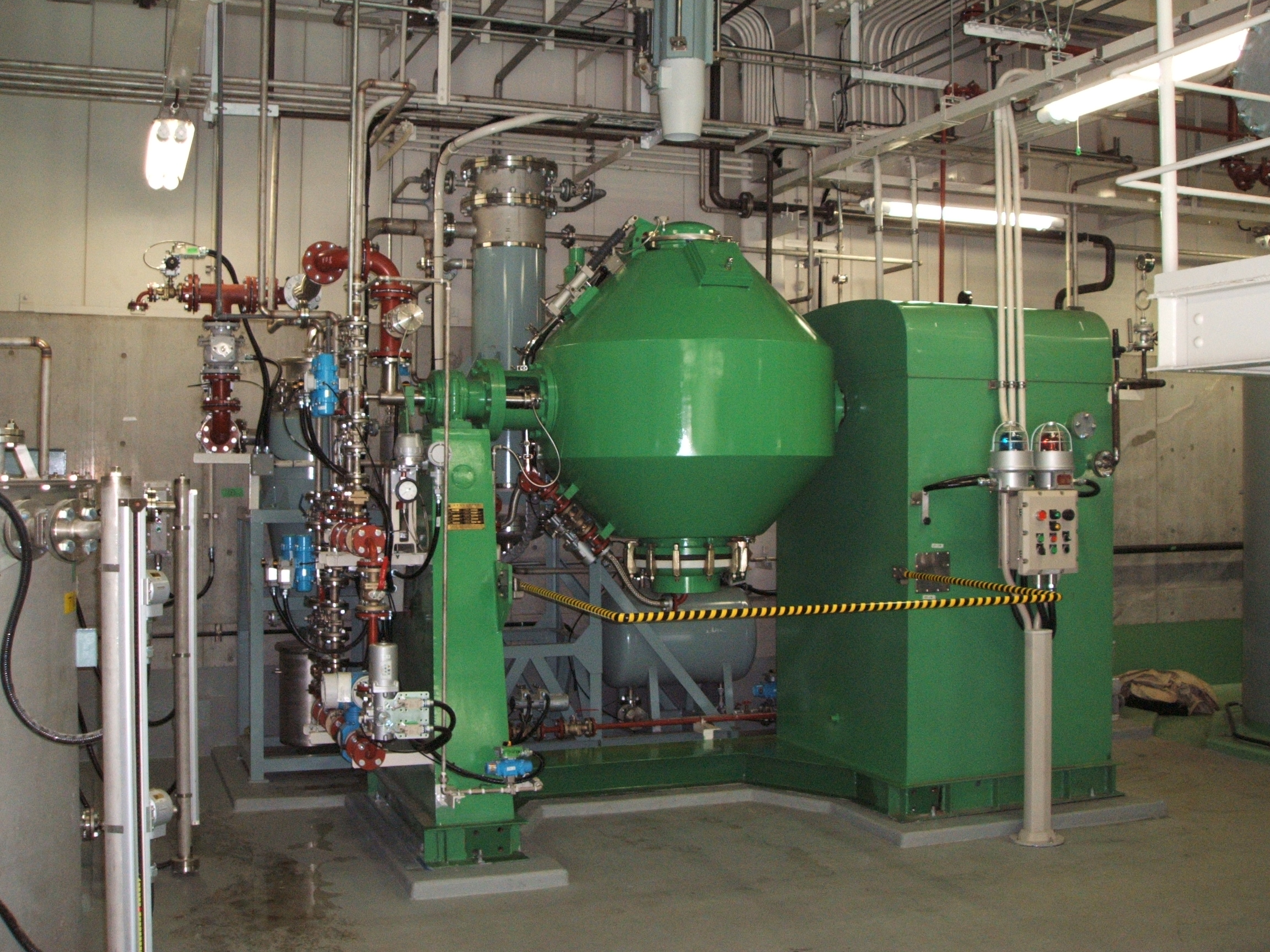

　構成機器

　１．リアクター

　２．スラリーポンプ

　３．洗浄液ポンプ

　４．１８０°往復反転コニカルチャンバー

　５．ダストコレクター

　６．コンデンサー

　７．水封式真空ポンプ

　８．制御計装機器

　９．電気配線＆ユーティリティーズ配管

１０．主制御盤

１１．手元操作盤

１２．ケーブルベアー

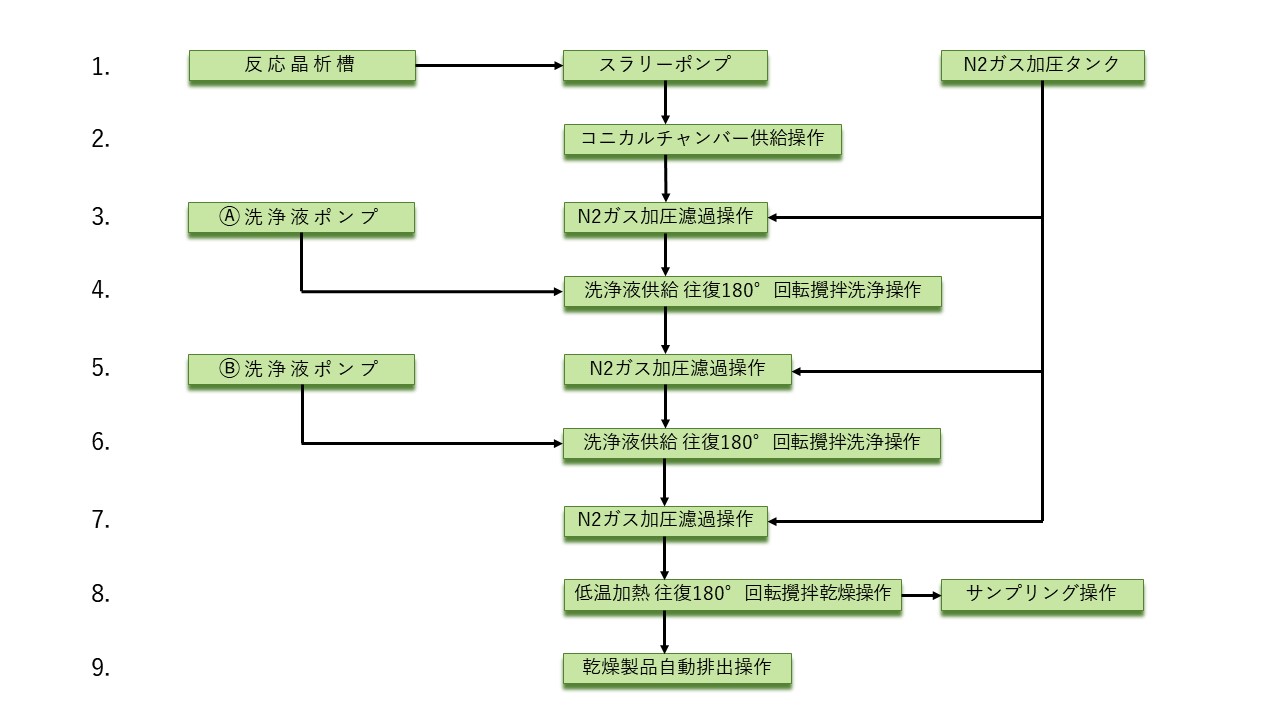

　全自動化運転概要プロセスフロー
